Weidemann teleskoplaster T4512

T4512 – Kompakt teleskoplader i neste generasjon

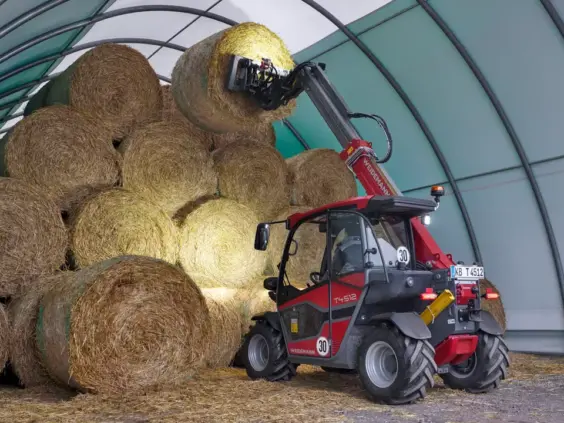

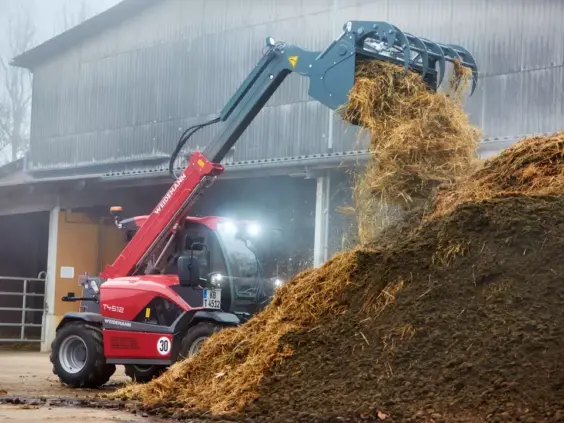

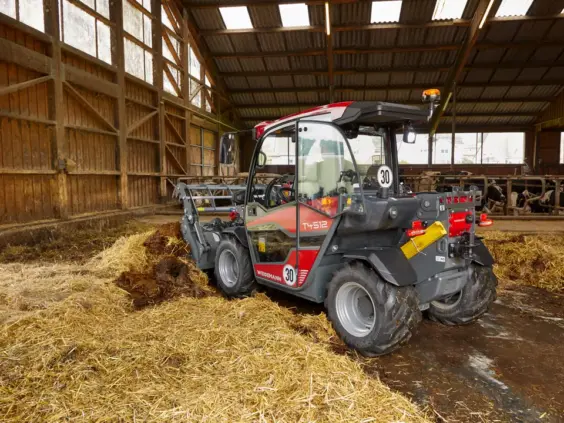

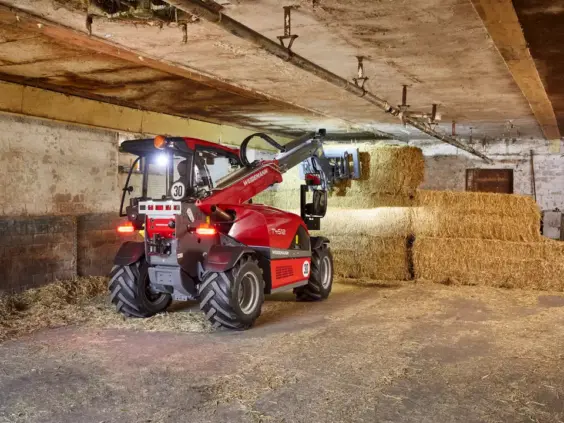

Weidemann T4512 er den kompakte teleskoplasteren som er unik i kombinasjonen av løftehøyde, bredde og maskinytelse. Med en løftehøyde på 4,5 meter og en nyttelast på 1 250 kg løser den et bredt spekter av staple- og lasteoppgaver. Bredden på 1,56 meter og høyden under 2 meter gjør det mulig å kjøre gjennom lave passasjer, inn i trange rom og arbeide optimalt innendørs. Den nyeste versjonen drives med det elektronisk styrte drivsystemet ecDrive (Electronic Controlled Drive) og er utstyrt med elektrisk parkeringsbrems med auto-hold og hill-hold-funksjon.

Motor og drivlinje

T4512 leveres med to motoralternativer fra Yanmar, begge tilpasset avgasstandard EU Stage V. Standardmotoren (3TNV80FT) er en tresylindret motor på 18,4 kW / 25 PS og 1 226 cm³ sylindervolum. Den store fordelen med standardmotoren er at den oppfyller Stage V uten behov for avgasettbehandling, noe som reduserer vedlikeholdskostnadene. Som tilvalg er en sterkere motor (3TNV86CHT) på 33,3 kW / 45,3 PS og 1 568 cm³ tilgjengelig, med DOC/DPF-etterbehandling. Begge motorer går ved maks. 2 600 omdr./min, er vannkjølt og leveres komplett fra Yanmar – inkludert eventuelt etterbrenningssystem – for optimal koordinering av alle komponenter.

ecDrive – elektronisk styrt fremdrift

Drivsystemet ecDrive (Electronic Controlled Drive) er hydrostatisk via girbox og kardanaksel, med to hastighetsnivåer (7 km/t og 20 km/t). Det elektroniske styringssystemet reduserer effekttap i drivlinen og gir høyere virkningsgrad enn konvensjonelle løsninger. Maskinen kan drives og brukes behovsstyrt gjennom fire ulike kjøremoduser. Auto-modus og ECO-modus er standard; Utstyrsmodus og M-Drive-modus kan velges som tilvalg.

Kjøremoduser

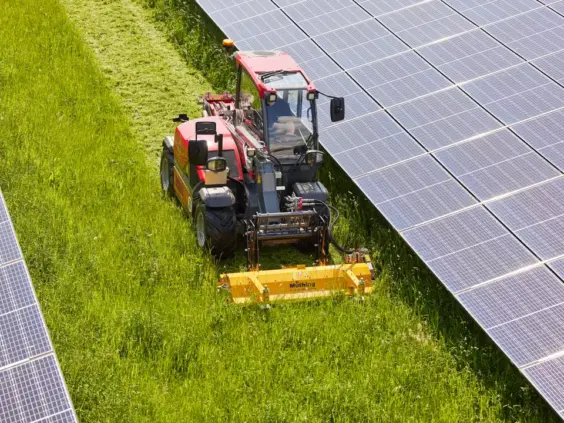

Auto-modus sikrer maskinens fulle ytelse uten begrensninger til enhver tid. ECO-modus reduserer motorturtallet til 2 200 omdr./min når ønsket kjørehastighet er nådd, noe som gir støyreduksjon og drivstoffbesparelse. Utstyrsmodus er optimalt for bruk av hydraulisk drevet utstyr: motorens turtall stilles med håndgass, og kjørehastigheten styres via hastighetsbegrenser med finjustering ned til 0,1 km/h. Dersom belastningen på utstyret blir for høy (f.eks. foran en mulcher), reduseres kjørehastigheten automatisk. M-Drive-modus eliminerer behovet for inching og er ideelt for effektiv gjennomføring av lastsykluser.

Elektrisk parkeringsbrems med auto-hold og hill-hold

Parkeringsbremsen aktiveres automatisk når maskinen står stille, kjøreretningen er satt til nøytral, eller operatøren forlater setet. Den løses ut igjen automatisk ved gassbruk. Bremsen tilbyr auto-hold- og hill-hold-funksjon. Manuell aktivering og deaktivering via bryter er også mulig.

Hydraulikk og lastsystem

Arbeidshydraulikken leverer opptil 36,4 l/min som standard, og 41,6–70 l/min med tilvalg (High Flow). Maks. arbeidstrykk er 220 bar. Driftshydraulikken tåler inntil 380 bar. Standard er et mekanisk, pilotbetjent joystick med kjøreretningsbryter og teleskopfunksjon. Tredje styrekrets foran betjenes via spak med Flatface-koblinger størrelse 2. VLS (Vertical Lift System) er standard.

VLS – Vertical Lift System

VLS er Weidemanns patenterte operatørassistansesystem som muliggjør en flytende arbeidsrytme ved hjelp av delautomatisert teleskopbevegelse. Systemet strekker ut bommen semi-automatisk ved løfting og trekker den inn ved senking, uten at operatøren må styre teleskopfunksjonen manuelt. Den nesten vertikale løfte- og senkebevegelsen holder lasten innenfor sikre grenser og øker stabiliteten. VLS tilbys i to moduser:

• Bøttemodusen – bommen trekkes automatisk inn i øvre og nedre arbeidsområde. Egnet til lasting med løsmasse.
• Stablingsmodusen – bommen forlenges automatisk i øvre område, og det er mulig å senke bommen mens den strekkes ut. Egnet til stabling av paller.

Trykkloslating av tredje styrekrets og hurtigskifte

Knappen for trykkloslating av tredje styrekrets er enkelt tilgjengelig fra utsiden av teleskopbommen. Dette gjør det mulig å bytte hydraulisk utstyr raskt og effektivt, både med tenningen på og med motoren i gang. Flatface-koblinger er standard. Maskinen leveres med mekanisk hurtigskifte (Weidemann MV/TH-C, hydraulisk aktivert). Hydraulisk hurtigskifte er tilgjengelig som tilvalg i flere standarder.

Aksler og styring

T4512 er utstyrt med planetstyringsakselen PAL1155 og hydraulisk firehjulsstyring med endestilling-synkronisering. Maskinen har to styresylindre og en maksimal styringsvinkel på 2 × 38 grader. Bakakselsvingvinkelen er ± 7 grader. Maskinen tilbyr tre styringstyper som tilvalg:

• Firehjulsstyring – full manøvreringsevne og kraft i det minste areal
• Frontaksel-styring – trygg kjøring ved høyere hastigheter
• Krabbstyring – sidebevegelse for svært presis manøvrering i trange rom, f.eks. langs vegger

Standard kjørehastighet er 0–20 km/t. Som tilvalg er 0–30 km/t tilgjengelig (krever sterkere motorversjon), noe som gir raskere forflytning og økt produktivitet.

Førerhus og komfort

Kabinen er godkjent etter ROPS og FOPS og er utstyrt med oppvarming og ventilasjon, oppvarmet bakvindu, laminert sikkerhetsglass på høyre side, tiltenningsdisplay, armlene med oppbevaringsrom, solblende, flaskeholder og oppbevaringsrom.

Ergonomi, sikt og betjening

Det ergonomiske komfortkabinen er basert på et fargekodet betjeningsprinsipp: grå = elektrisk, rød = sikkerhet, blå/oransje = drivlinje, grønn = hydraulikk. Rattet og rattstammen kan justeres i høyde og vinkel. Joysticken samler de viktigste funksjonene i én hånd, inkludert kjøreretningsvalg, hastighet, differensialsperre, tredje og fjerde styrekrets, High Flow og elektriske funksjoner. Tredje styrekrets kan kjøres kontinuerlig via vippebryter og styres proporsjonalt med joysticken. Teleskopfunksjonen styres proporsjonalt via tommevellet. Kabinens dyptrekkede vinduer gir god allsidig sikt. Frontvindusruten strekker seg høyt opp og gir optimal sikt mot utstyret ved teleskopering. Slankt og lavtliggende panser i kombinasjon med det store sidevinduet til høyre gir utmerket oversikt over høyre side og høyre bakhjul. Tre viskere (front, tak og bak) sikrer optimal sikt til enhver tid.

Arbeidsmiljø og sete

Oppvarmings- og ventilasjonsanlegget er effektivt dimensjonert med vifte, friskluftsfilter og velplasserte luftdyser. Den øvre dørglasset kan åpnes helt og låses bak på kabinen. Lufting via sprekk i dør og/eller vindu er mulig. Standard er komfortsete med sikkerhets belte. Som tilvalg er kunstlærsete, luftfjedret stoffsete og luftfjedret oppvarmet sete tilgjengelig.

Service og vedlikehold

Motordekslet åpnes enkelt med én hånd takket være gassfjærer, og gir rask tilgang til hydraulikkoljetank, luftfilter, motorollenivå, peilestav og kjølevæske. Smørepunktene er alltid plassert lett tilgjengelig. Hydraulikkslangene er delt opp i korte seksjoner, slik at ved en eventuell skade er det kun den berørte delen som må byttes. Som tilvalg er fullt automatisk sentralsmøreanlegg tilgjengelig.

Sikkerhetsutstyr

Maskinen leveres standard med akustisk rattvarsel og EquipCare telematics (inkl. 36 måneder med App og Manager). LED-arbeidsbelysning (1 000 lm) på kabin, 1 foran og 1 bak, er standard. Som tilvalg er immobilisator med kodet tenningsnøkkel, ryggekamera og utvidede belysningspakker tilgjengelig.

Tekniske data

Nedenfor følger en oversikt over de viktigste tekniske spesifikasjonene for Weidemann T4512.

Vekt og kapasitet

• Nyttelast (maks.): 1 250 kg
• Driftsvekt: 2 750–2 900 kg

Mål

• Total lengde: 3 944 mm
• Total lengde uten bøtte: 2 991 mm
• Akselavstand: 1 922 mm
• Høyde med kabin: 1 995 mm
• Total bredde: 1 564 mm
• Sporvidde: 1 245 mm
• Bakkeklaring: 294 mm
• Total arbeidshøyde: 5 280 mm
• Bøttepivotpunkt ved maks. løftehøyde: 4 537 mm
• Laste-over-høyde, arm inntrukket: 2 949 mm
• Laste-over-høyde, arm utstrakt: 4 163 mm
• Tipphøyde, arm inntrukket: 2 415 mm
• Tipphøyde, arm utstrakt: 3 630 mm
• Rekkevidde ved maks. tipphøyde: 557 mm
• Gravdybde: 91 mm
• Maks. radius: 3 506 mm
• Indre radius: 951 mm

Hydraulikk og elektrikk

• Arbeidshydraulikk, maks. utløpsvolum: 36,4 (41,6–70) l/min
• Arbeidshydraulikk, maks. trykk: 220 bar
• Driftshydraulikk, maks. trykk: 380 bar
• Hydraulikkoljetank: 36 l
• Driftspenning: 12 V
• Batteri: 77 Ah
• Generator: 80 A
• Drivstofftank: 33 l

Motor – standard (Yanmar 3TNV80FT)

• Effekt: 18,4 kW / 25 PS ved 2 600 omdr./min
• Sylindervolum: 1 226 cm³
• Avgasstandard: EU Stage V (uten etterbrenning)
• Gjennomsnittlig lydeffektnivå LwA (kabin): 93,5 dB(A)
• Garantert lydeffektnivå LwA (kabin): 94 dB(A)
• Lydtrykknivå LpA (kabin): 78 dB(A)

Motor – tilvalg 1 (Yanmar 3TNV86CHT)

• Effekt: 33,3 kW / 45,3 PS ved 2 600 omdr./min
• Sylindervolum: 1 568 cm³
• Avgasstandard: EU Stage V (DOC/DPF)
• Gjennomsnittlig lydeffektnivå LwA (kabin): 94,1 dB(A)
• Garantert lydeffektnivå LwA (kabin): 95 dB(A)
• Lydtrykknivå LpA (kabin): 78 dB(A)

Standardutstyr – utvalg

• Yanmar 3TNV80FT, 18,4 kW / 25 PS, EU Stage V (uten etterbrenning)
• ecDrive-drivsystem med Auto- og ECO-modus
• Elektrisk parkeringsbrems med auto-hold og hill-hold
• Planetstyringsakselen PAL1155, hydrostatisk firehjulsdrift
• Dekkdimensjon standard: 255/75-15.3 (10.0/75-15.3) Starco AS ET-40
• Hydraulisk firehjulsstyring med endestilling-synkronisering
• Kabin med oppvarming, ventilasjon og ROPS/FOPS-godkjenning
• Front-, tak- og bakviskere, oppvarmet bakrute, laminert sikkerhetsglass høyre
• Komfortsete med sikkerhets belte
• LED-arbeidsbelysning (1 000 lm) på kabin, 1 foran og 1 bak
• Teleskopisk lastarm, løftehøyde 4 537 mm, mekanisk hurtigskifte (Weidemann MV/TH-C)
• Mekanisk, pilotbetjent joystick med kjøreretningsbryter og teleskopfunksjon
• Tredje styrekrets foran via spak, Flatface-koblinger størrelse 2
• VLS (Vertical Lift System)
• Hydraulisk oljekjøler
• Rattvarsel (akustisk)
• EquipCare telematics inkl. 36 måneder (App og Manager)

Tilvalg – utvalg

• Sterkere motor: Yanmar 3TNV86CHT, 33,3 kW / 45,3 PS, Stage V (DOC/DPF)
• Hastighetstillegg: 30 km/h (krever sterkere motor)
• Aircondition
• Luftfjedret sete (kunstlær eller stoff), med eller uten oppvarming
• Justerbar rattstamme (høyde og vinkel)
• Radio DAB+-ready eller komplett
• USB/3-pol-stikkontakter
• LED-arbeidsbelysning på kabintak (2 foran, 1 bak) eller teleskoparm
• LED Performance-arbeidsbelysning (2 000 lm)
• Belysning iht. StVZO (halogen eller LED)
• Utstyrsmodus og M-Drive-modus (ecDrive tilvalg)
• Proporsjonal hastighetsbegrenser (saktekjøring)
• Håndgass (tilvalg)
• Forvarmingsanlegg for kjølevæske og hydraulikkolje, 230 V
• Reversibel vifte
• 100 % differensialsperre
• Justerbare styringstyper (tre styringsmoduser)
• Hydraulisk hurtigskifte: HV/TH-C (med ecs), Euro, SkidSteer, SMS HV, Kramer HV/TH-C
• High Flow-hydraulikk (70 l/min)
• Proporsjonal tredje styrekrets inkl. kontinuerlig funksjon
• Bakre hydraulikkkobling (dobbelt-virkende, via ombytte-ventil)
• Immobilisator med kodet tenningsnøkkel
• Fullt automatisk sentralsmøreanlegg
• Tilhengerfeste (diverse utførelser)
• Garantiforlengelse (Economy og Premium, inntil 60 måneder)
• Diverse dekkalternativer (EM-, RP-, MPT- og SureTrax-profil m.fl.)
