Weidemann teleskoplaster T4512e

T4512e – Kompakt elektrisk teleskoplader med litium-ion-batteri

Weidemann T4512e er den første teleskoplasteren fra Weidemann med elektrisk drift. Den lar deg arbeide utslippsfritt på stedet, med betydelig redusert støynivå – til det beste for operatøren, verdifullt husdyr og naboer. Det 96 V litium-ion-batteriet er tilgjengelig i to kapasitetsstørrelser, slik at gangtid og ladetid kan tilpasses den faktiske arbeidssituasjonen. T4512e kjennetegnes av kompakte mål, stor løftehøyde, firehjulsstyring, lavt tyngdepunkt og utmerket stabilitet – alt i en maskin som er under 2 meter i bredde og høyde.

Elektrisk drivlinje

T4512e er utstyrt med to separate elektromotorer: én for fremdrift (33,1 kW per ECE R085) og én for arbeidshydraulikken (21,2 kW per ECE R085). Denne løsningen minimerer energiforbruket, fordi kraft kun hentes ut når det faktisk er behov for det. Fremdriftsmotoren gir maskinen en dynamisk og kraftig akselerasjon som merkes tydelig i praksis. Energi gjenvinnes i tillegg gjennom rekuperasjon under nedbremsing, noe som øker den totale gangtiden.

Kjøremoduser

Maskinen leveres standard med to kjøremoduser som byttes med et knappetrykk. I POWER-modus arbeider drivsystemet uten begrensninger. I ECO-modus reduseres akselerasjonen og toppfarten, og volumstrømmen til arbeidshydraulikken senkes. Dette gir lengre batterilevetid og er godt egnet til lette og middels tunge lasteoperasjoner, transportkjøring og kjøring på vei.

Elektrisk parkeringsbrems med hill-hold

Den elektriske parkeringsbremsen aktiveres automatisk når maskinen står stille, kjøreretningen er satt til nøytral, eller operatøren forlater setet. Den løses automatisk ut igjen når maskinen akselereres via gasspedalen. Bremsen tilbyr både auto-hold- og hill-hold-funksjon, som hindrer maskinen i å rulle bakover i skrånende terreng. Manuell aktivering og deaktivering via bryter er også mulig.

Batteri og lading

To vedlikeholdsfrie litium-ion-batterier på 96 V er tilgjengelig. Standard batteri har en kapasitet på 18,0 kWh og veier 186 kg. Tilvalg 1 er et batteri på 28,0 kWh med en vekt på 244 kg. Begge batteri-typene overvåkes av et Battery Management System (BMS) som sikrer optimal ytelse, hindrer dypdeladning og sørger for at batteriet alltid er forvarmet til riktig driftstemperatur under lading.

Gangtider

Med standardbatteriet (18 kWh) er gangtiden ved uavbrutt drift inntil 3,1 timer. Med det større batteriet (28 kWh) er gangtiden inntil 5,2 timer. Faktisk gangtid avhenger av arbeidsoppgave, applikasjonsforhold og kjørestil. Lengre gangtider enn oppgitt kan oppnås under gunstige forhold.

Lademuligheter

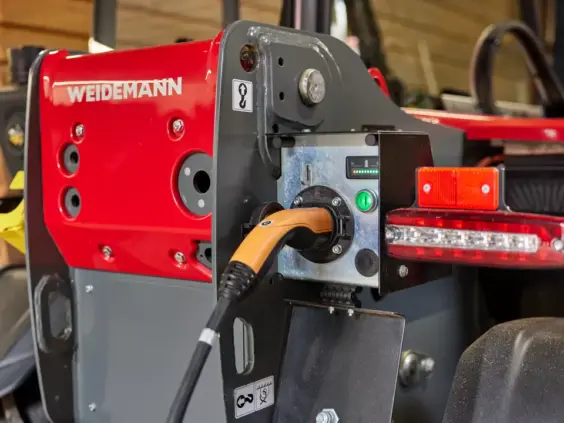

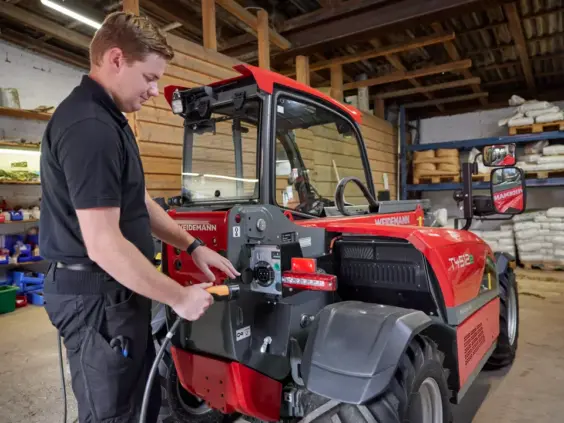

Ladedekslet er enkelt tilgjengelig fra utsiden på maskinens høyre side mot bak. Bak dekslet finnes stikkontakten, aktiveringsbryteren og ladningsindikator. Som standard er en innebygd lader på 3 kW installert. Et ekstra ombordladeaggregat på 3 kW kan velges som tilvalg, slik at total ladekapasitet øker til 6 kW. Ladekabelen (Type 2-kontakt på maskinsiden) leveres med styreboks og støtte for følgende tilkoblinger:

• 230 V / 10 A Schuko
• 230 V / 16 A CEE (blå, 3-pol)
• 400 V / 16 A CEE (rød, trefase, 5-pol)
• 400 V / 16 A (Type 2-kontakt veggboks, IEC 62196)

Ladetid fra 0–100 % er 3,2–7,5 timer med standardbatteriet og 5,5–11,5 timer med det større batteriet. Ladetid 20–80 % er henholdsvis 1,8 og 2,7 timer. Disse tidene varierer avhengig av valgt ladeopsjon.

Hydraulikk og lastsystem

Arbeidshydraulikken leverer opptil 41,6 l/min med et maksimalt arbeidstrykk på 220 bar. Standard er et mekanisk, pilotbetjent joystick med kjøreretningsbryter og proporsjonal teleskopfunksjon. Tredje styrekrets foran betjenes via spak, med Flatface-koblinger størrelse 2. VLS (Vertical Lift System) er standard.

VLS – Vertical Lift System

VLS er et operatørassistansesystem som forenkler løfte- og senkearbeid. Systemet strekker ut teleskopbommen semi-automatisk ved løfting og trekker den inn ved senking, uten manuell kontroll av teleskopfunksjonen. Den nesten vertikale løftebevegelsen holder lasten innenfor sikre grenser og øker stabiliteten. VLS tilbys i tre moduser:

• Bøttemodusen – bommen trekkes automatisk inn i øvre og nedre arbeidsområde. Egnet til lasting av løsmasse.
• Stablingsmodusen – bommen forlenges automatisk i øvre område. Egnet til stabling av paller.
• Manuell modus – alle bevegelser styres uavhengig, med automatisk tilpasset løfte- og senkehastighet. Egnet til skyvarbeid.

Hurtigskifte og teleskoparm

Maskinen er utstyrt med mekanisk hurtigskiftekobling (Weidemann MV/TH-C, hydraulisk aktivert). Teleskopbommen er robust og plassert sentrisk på maskinen. Den parallelle guiden er hydraulisk og glideelementene i det indre røret er vedlikeholdsfrie. Som tilvalg er hydraulisk hurtigskifte (bl.a. HV/TH-C med ecs, Euro, SkidSteer, SMS HV og Kramer HV/TH-C) tilgjengelig.

Aksler og styring

T4512e er utstyrt med planetstyringsakselen PAL1165 og hydrostatisk firehjulsstyring med endestilling-synkronisering. Maskinen har to styresylindre, en maksimal styringsvinkel på 2 × 38 grader og en bakakselsvingning på ± 7 grader. Som tilvalg kan justerbare styringstyper og 100 % differensialsperre på begge aksler (VA + HA) monteres. Standard kjørehastighet er 0–15 km/t, med tilvalg for 0–20 km/t eller 0–25 km/t.

Førerhus og komfort

Kabinen er godkjent etter ROPS og FOPS og er, til tross for maskinens kompakte størrelse, svært romslig og ergonomisk utformet. Oppvarmingssystemet er elektrisk og varmer opp front-, side- og bakvinduer. Takvarmepanel er tilgjengelig som tilvalg. Kabinen er utstyrt med vippeindikatorfunksjon, armlene med oppbevaringsrom, solblende, flaskeholder og oppbevaringsrom.

Sikt og betjening

Dyptrekkede vinduer gir god allsiddig sikt. Det store frontvinduset sikrer optimal sikt oppover mot utstyret. Panseret faller flatt ned og gir i kombinasjon med det store sidevinduet til høyre utmerket oversikt over høyre side og bakre høyre hjul – noe som er en mangel på mange andre teleskoplastere. Betjeningspanelet er fargekodet: grå = elektrisk, rød = sikkerhet, blå/oransje = drivlinje, grønn = hydraulikk. Displayet (3,5 tommer) viser blant annet: ladestand, gjenværende gangtid/ladetid, kjørehastighet, gjennomsnittlig energiforbruk, rekuperasjonsnivå og komponenttemperaturer.

Sete og tilgang

Standard er et komfortsete med sikkerhets belte. Som tilvalg er kunstlærsete, luftfjedret stoffsete og luftfjedret oppvarmet sete tilgjengelig. Rattstammen kan justeres i høyde og vinkel. Inn- og utstig er enkelt via stor dør med lavt innstigstrinn og sklisikre trinn med lett tilgjengelige håndtak.

Vedlikehold

En av fordelene med elektrisk drift er at det er vesentlig mindre vedlikehold enn for en dieseldrevet maskin. Motordekslet kan åpnes oppover, og operatørsetet og ulike tilgangspaneler kan fjernes på noen få trinn, noe som gir enkel tilgang til hydraulikkblokken, pumper, batteri og elektromotorer. De hydrauliske slangene er delt opp i korte seksjoner, slik at kun den skadede delen må skiftes – ikke hele slangeopplegget. Som tilvalg er fullt automatisk sentralsmøreanlegg tilgjengelig.

Sikkerhetsutstyr

Maskinen leveres standard med akustisk rattvarsel og EquipCare telematics (inkl. 36 måneder med App og Manager). Tilgjengelig som tilvalg er bakre blått sikkerhetslys, KAT-immobilisator (kodet tenningsnøkkel), fremre 13-pol-stikkontakt for elektriske funksjoner og belysning, samt bakre 7-pol-kontakt for belysning av bakre redskaper.

Tekniske data

Nedenfor følger en oversikt over de viktigste tekniske spesifikasjonene for Weidemann T4512e.

Vekt og kapasitet

• Nyttelast (maks.): 1 250 kg
• Driftsvekt: 2 750–3 100 kg

Mål

• Total lengde: 3 944 mm
• Total lengde uten bøtte: 2 991 mm
• Akselavstand: 1 922 mm
• Høyde med kabin: 1 995 mm
• Total bredde: 1 564 mm
• Sporvidde: 1 245 mm
• Total arbeidshøyde: 5 280 mm
• Bøttepivotpunkt ved maks. løftehøyde: 4 537 mm
• Laste-over-høyde, arm inntrukket: 2 949 mm
• Laste-over-høyde, arm utstrakt: 4 163 mm
• Tipphøyde, arm inntrukket: 2 415 mm
• Tipphøyde, arm utstrakt: 3 630 mm
• Rekkevidde ved maks. tipphøyde: 557 mm
• Gravdybde: 91 mm
• Maks. radius: 3 506 mm
• Indre radius: 951 mm

Elektromotorer og batteri

• Motor fremdrift (ECE R085): 33,1 kW
• Motor arbeidshydraulikk (ECE R085): 21,2 kW
• Batteriteknologi: Litium-ion
• Batterispenning: 96 V
• Standardbatteri: 18,0 kWh / 186 kg
• Tilvalg batteri: 28,0 kWh / 244 kg
• Innebygd ladekapasitet (maks.): 6 kW (standard 3 kW)
• Ladetid 0–100 % (standard/tilvalg): 3,2–7,5 t / 5,5–11,5 t
• Ladetid 20–80 % (standard/tilvalg): 1,8 t / 2,7 t
• Gangtid uavbrutt (standard/tilvalg): inntil 3,1 t / inntil 5,2 t

Hydraulikk og støy

• Arbeidshydraulikk, maks. utløpsvolum: 41,6 l/min
• Arbeidshydraulikk, maks. trykk: 220 bar
• Hydraulikkoljetank: 36 l
• Gjennomsnittlig lydeffektnivå LwA (kabin): 85,7 dB(A)
• Garantert lydeffektnivå LwA (kabin): 87 dB(A)
• Lydtrykknivå LpA (kabin): 73 dB(A)

Standardutstyr – utvalg

• Litium-ion-batteri 96 V, 18 kWh; innebygd lader 3 kW, Type 2-kontakt, Schuko-ladekabel 230 V/10 A
• Fremdriftsmotor 33,1 kW og arbeidshydraulikkmotor 21,2 kW (ECE R085)
• Energirekuperasjon ved nedbremsing
• Hydrostatisk firehjulsstyring med endestilling-synkronisering
• Elektrisk parkeringsbrems med auto-hold og hill-hold
• Kabin med elektrisk oppvarming av front-, side- og bakvindu; ROPS/FOPS-godkjent
• Front-, tak- og bakviskere
• Komfortsete med sikkerhets belte
• LED-arbeidsbelysning (1 front, 1 bak på takbøyle)
• Planetstyringsakselen PAL1165, elektrisk firehjulsdrift med rekuperasjon
• Dekkdimensjon standard: 10.0/75-15.3 (255/75-15.3) AS ET-40 Starco
• Teleskopisk lastarm, løftehøyde 4 537 mm, mekanisk hurtigskifte (Weidemann MV/TH-C)
• Mekanisk, pilotbetjent joystick med kjøreretningsbryter og proporsjonal teleskopfunksjon
• Tredje styrekrets foran via spak, Flatface-koblinger størrelse 2
• VLS (Vertical Lift System)
• Hydraulisk oljekjøler
• Rattvarsel (akustisk)
• EquipCare telematics inkl. 36 måneder (App og Manager)

Tilvalg – utvalg

• Batteri 28,0 kWh / 244 kg
• Ekstra innebygd lader (totalt 6 kW)
• CEE 3-pol 230 V/16 A, CEE 5-pol 400 V/16 A, Type 2 IEC 62196 ladekabler
• Luftfjedret stoffsete, med eller uten oppvarming / høy rygg
• Takvarmepanel
• Radio FM-ready eller DAB+
• USB-stikkontakt, justerbar rattstamme
• LED-arbeidsbelysning på kabintak (2 foran, 1 bak) eller teleskoparm
• LED Performance-arbeidsbelysning (2 000 lm)
• Belysning iht. StVZO (halogen eller LED)
• Kjøretillatelse (individ, < 25 km/t)
• Hastighetstillegg: 20 km/t eller 25 km/t
• 100 % differensialsperre på begge aksler (VA + HA)
• Hydraulisk hurtigskifte: HV/TH-C (med ecs), Euro, SkidSteer, SMS HV, Kramer HV/TH-C
• Proporsjonal tredje styrekrets inkl. kontinuerlig funksjon via bryter
• Bakre hydraulikkkobling (dobbelt-virkende, via ombytte-ventil)
• Bakre blått sikkerhetslys
• KAT-immobilisator
• Fullt automatisk sentralsmøreanlegg
• Tilhengerfeste (diverse utførelser)
• Garantiforlengelse (Economy og Premium, inntil 60 måneder)
• Diverse dekkalternativer (EM-, RP-, MPT-profil m.fl.)
