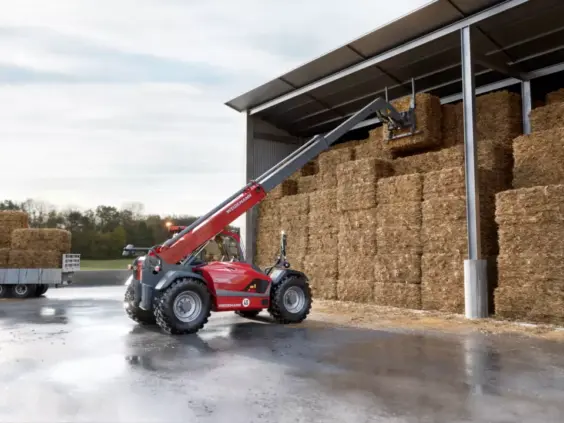

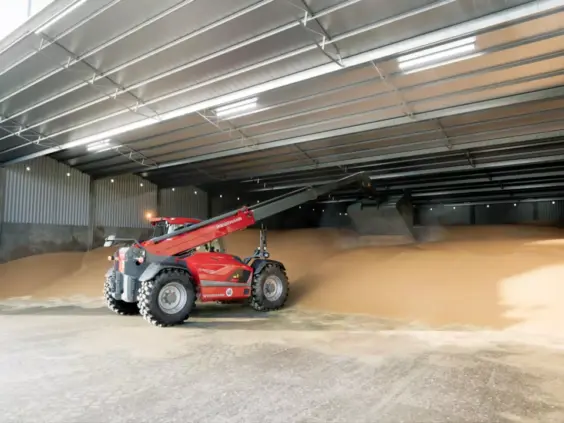

Weidemann teleskoplaster T9535

Kraftig teleskoplaster med 9 m løftehøyde og Best View Cabin

Weidemann T9535 er en kompakt og svært manøvrerbar teleskoplaster med en maksimal løftehøyde på over 9 meter og en nyttelast på 3 500 kg. Maskinen er konstruert for krevende håndteringsoppgaver som stabling av tunge materialer i stor høyde, effektiv lasting og lossing med stor rekkevidde, samt kontinuerlig arbeid med fyllingsutstyr. Med den prisbelønte Best View Cabin, det hydrostatiske drivverket PowerDrive 255 og tre styringsmoduser er T9535 et allsidig redskap som kan konfigureres individuelt etter behov og driftsforhold.

Teleskoparm og løftesystem

Teleskoparmens 2-trinns forlengelse gir en løftehøyde på 9 855 mm og en maksimal rekkevidde på 5 155 mm. Armen er robust og stabilt konstruert og plassert midt på maskinen for å motvirke vridning. De hydrauliske parallellguidene og de vedlikeholdsfrie glideelementene i det indre røret reduserer slitasje og øker maskinens levetid. Tippvinkelen ved maksimal løftehøyde er 44°, og tilbakerullvinkelen på bakken er 46°.

Hurtigskiftesystem

Maskinen leveres standard med mekanisk hurtigskiftesystem (hydraulisk aktivert, Manitou-system). Som tilvalg er det tilgjengelig hydrauliske koblingsplater fra Manitou, Kramer, JCB (Q-Fit) og Matbro, i tillegg til løsningen uten koblingsplate.

Trykklossing på teleskopbommen

En knapp for trykklossing er enkelt tilgjengelig på utsiden av teleskopbommen. Dette gjør det mulig å bytte hydraulisk drevne tilbehør raskt og effektivt, også mens motoren er i gang. Når trykklossingen aktiveres, settes den aktive hydrauliske styrekretsen trykkfri slik at tilbehøret kan skiftes uten anstrengelse.

Motor og drivsystem

T9535 leveres med en 4-sylindret Perkins 904J-E36TA-motor. Standardmotoren yter 90 kW / 122 hk, mens tilvalgsmotor 1 yter 100 kW / 136 hk ved maksimalt 2 200 o/min. Sylindervolum er 3 621 cm³, og kjølesystemet er vannkjølt. Alle motorer overholder avgassnivå Stage V med integrert dieselpartikelfilter (DPF), dieseloksidasjonskatalysator (DOC) og SCR-system.

PowerDrive 255 – hydrostatisk girkasse

PowerDrive 255 er et kontinuerlig variabelt hydrostatisk drivverk som oppnår høyere trekkraft og kjørehastigheter enn tidligere løsninger, og ivaretar samtidig fordelene med kompakthet, energieffektivitet og kjørekomfort. Med PowerDrive 255 kan hastigheter på opptil 40 km/h nås uten girskift, noe som gir komfortabel kjøring uten avbrudd i trekkraften.

Kjøremoduser og hastighet

Standardhastigheten er 0–20 km/h, mens 0–40 km/h er tilgjengelig som tilvalg med 100 kW-motoren. Det er to hastighetsintervaller (7 km/h / 20 km/h, valgfritt 40), og drivsystemet er hydrostatisk og elektronisk regulert via overføringskasse og kardanaksel. Som tilvalg kan Auto/Eco-kjøremodus og en proporsjonal hastighetsbegrenser med håndgass aktiveres.

Bremser og aksler

Driftsbrems er multiskivebrems i framakselen som virker på bakakselen via kardanakselen. Parkeringsbrems er en elektrohydraulisk multiskivebrems med fjærmekanisme i framakselen, som likeledes virker på bakakselen via kardanakselen. Akselen er av typen PAL 1930. Som tilvalg er 100 % differensialsperre på framakselen tilgjengelig.

Best View Cabin

Best View Cabin er utviklet etter filosofien «Operator First», med all-round sikt som fremste prioritet. Det unike 4-søyle-designet med panoramabakrute gir uovertruffen rundtomkring-sikt. Det store, buede frontruten gir utmerket utsyn til tilbehøret og lasten i alle posisjoner på teleskopbommen. Den skrå motorpanseret sikrer god sikt til siden og bakover mot høyre bakhjul. Som tilvalg finnes et synsoptimalisert FOPS-gitter som gir høy sikkerhet uten å begrense sikten.

Ergonomi og betjeningskonsept

Alle betjeningselementer er klart arrangert og ergonomisk plassert. Konsollen med de viktigste bryterne og joysticken er festet til setet og følger det. Det fargeorienterte betjeningskonseptet støtter operatørens intuitive orientering ved at de ulike funksjonsgruppene er tildelt spesifikke farger. Jogstyrehjulet gir tilgang til maskinparametere, driftstimer, serviceinformasjon og manuell innstilling av hydraulikkoljestrøm direkte via displayet.

Sete og komfort

Standard sete er et komfortsete med sikkerhetsbelte. Som tilvalg er det tilgjengelig stoftrukket luftfjæret sete, med eller uten setevarme. Rattet er justerbart i høyde og helning. Førerhusets hydrodynamiske oppheng med hydromounts gir god beskyttelse mot vibrasjoner og støt. Komfortabel inn- og utstigning sikres av brede, sklisikre trinn.

Visning og informasjon

Et 7-tommers fargedisplay viser all viktig maskininformasjon. Kupeen har drikkeholder, oppbevaringsrom og en stor, låsbar verktøyboks tilgjengelig utenfra. Standard utstyr inkluderer frontvindu-, tak- og bakruteviskere. Innkomme-hjem-lys øker sikkerheten i mørket.

Klima og ventilasjon

Kupeen er utstyrt med varme og ventilasjon (ROPS/FOPS-godkjent med VSG-sikkerhetsvindu på høyre side). Det automatiske klimaanlegget er tilgjengelig som tilvalg og regulerer kupétemperaturen automatisk via sensorer for et jevnt inneklima. Sidevinduet og bakruten kan åpnes.

Styring og manøvrering

T9535 er utstyrt med hydrostatisk allhjulsstyring med endestillingssynchronisering og to styresylindre. Maksimalt styringsutslag er 2 x 45°, og bakakselens svingevinkel er ±10°. Tre styringstyper er tilgjengelige og elektrisk justerbare: allhjulsstyring, framaksstyring og krabbestyring. Dette gir presis manøvrering til centimeternøyaktighet, rotering i trange områder og trygg kjøring også i høye hastigheter.

Hydraulikksystem

Arbeidsshydraulikkens maksimale utløpsvolum er 138,6 l/min (187 l/min med stor pumpe som tilvalg), og arbeidstrykket er maksimalt 261 bar. Drivehydraulikkens arbeidstrykk er maksimalt 500 bar. Maskinen har én løftesylinder og én tippesylinder. Styrekretsen er elektrisk pilottyrt via joystick med retningsbryter og teleskopfunksjon, og tredje styrekrets med Flatface størrelse 2-koblinger er standard. Som tilvalg er det tilgjengelig fremre og bakre hydrauliske tilkoblinger samt biohydraulikkolje (Shell PANOLIN S4 HLP Synth 46).

Vertikalt løftesystem (vls)

Det prisbelønte førerstøttesystemet vls (Vertical Lift System) er standardutstyr på T9535 og forbedrer maskinens stabilitet. Med vls kan operatøren velge mellom tre ulike modi: bøttemodus, stablemodus og manuell modus.

Dimensjoner

Total lengde med skuffe er 6 275 mm, total lengde uten skuffe 5 290 mm. Akselavstand er 2 950 mm, total bredde 2 450 mm og sporvidde 1 930 mm. Høyde med kabin er 2 425 mm og bakkeklaring 370 mm. Maksimal arbeidshøyde er 10 450 mm. Lasteover-høyden med teleskoparm inntrukket er 4 650 mm og med arm ute 9 305 mm. Maksimal radius er 5 155 mm og innerradius er 1 640 mm. Gravingsdybde er 185 mm.

Vekter og kapasitet

Maksimal nyttelast er 3 500 kg og driftsvekt er 7 720 kg. Drivstofftank rommer 142 liter, hydraulikkoljetank 90 liter og urealøsningstank 19 liter.

Elektrisk system

Driftsspenning er 12 V, batteri 185 Ah og generator 150 A.

Støy

Gjennomsnittlig lydeffektnivå LwA (kabin) er 105 dB(A), garantert lydeffektnivå LwA (kabin) er 106 dB(A), og angitt lydtrykksnivå LpA (kabin) er 76 dB(A).

Belysning og trafikksikkerhet

Standard belysning er i henhold til StVZO, inkludert 2 LED-arbeidslamper foran og 1 bak på overtrekksbjelken. Som tilvalg er det tilgjengelig ytterligere basis- og premium LED-arbeidslamper foran, bak og på teleskopbommen, samt gult LED-varselblinklys. Maskinen kan godkjennes for veitransport og EC-traktorgodkjenning (CoC) er tilgjengelig som tilvalg.

Hengerfeste og trekkapasitet

Med valgfritt hengerfeste kan T9535 trekke tilhenger med inntil 16 tonn. Det er tilgjengelig en rekke koblingsalternativer: automatisk kulekobling (høydejusterbar), automatisk dreiekobling, kuletrekk K50/K80, Piton-fix og auto-hitch. For tunge hengerlass må to-linjers trykkluftbremsesystem eller hydraulisk hengerbrems benyttes. Nasjonale forskrifter skal overholdes.

Telematikk og service

EquipCare telematikk er standard, inkludert 36 måneder med tilgang til app og manager. Viktige smørepunkter er samlet i en sentral rekke bak på maskinen for rask tilgang. Som tilvalg er sentralsmøresystem (helautomatisk) tilgjengelig. En serviceventil for motoroljeskift og en serviceklaff ved innstigningen for direkte tilgang til spylervæske og kabin-luftfilter er standardutstyr.

Standarddekk

Maskinen leveres standard med Mitas 405/70 R24 MPT-01-dekk. Som tilvalg er Firestone, Michelin og Trelleborg-dekk i dimensjon 460/70 R24 tilgjengelig i ulike profiler.
